Parametry:
- Délka: 180 mm
- Šířka: 180 mm
- Výška: 530 mm
- Hmotnost s prázdnou nádrží: 1,6 kg

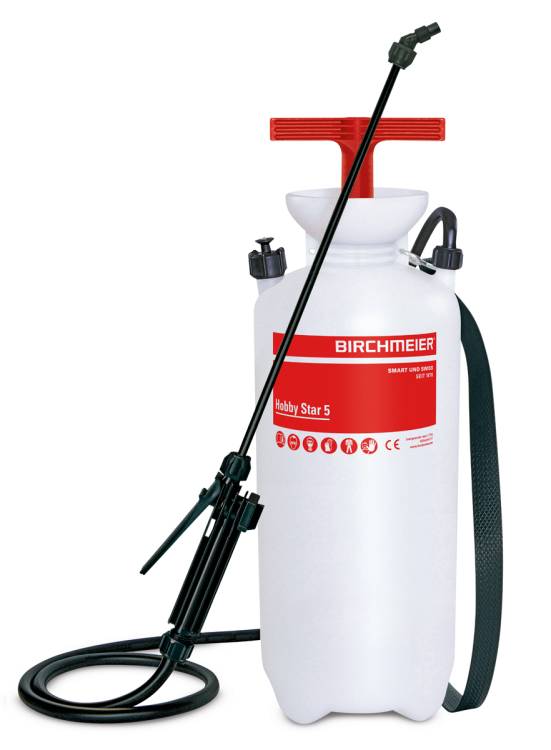

Typ přístroje: Hobby Star 5 (č. výrobku 11642803)
Odkaz na detaily produktu na stránkách výrobce zde
Výrobce: Birchmeier Sprühtechnik AG, Im Stetterfeld 1, 5608 Stetten, Švýcarsko, info@birchmeier.com
Příprava zařízení k použití
- Nasaďte rozprašovací trubku podle schématu náhradních dílů (viz manuál v příloze ke stažení).
- Našroubujte rozprašovací ventil na hadicové potrubí (9) a poté vložte rozprašovací trubku (11) s tryskou (12) do uzavíracího ventilu a pevně utáhněte.
- Nakonec se ujistěte, že všechny spoje jsou těsné.
Provoz
Plnění nádrže:
- Při každém použití nejprve zcela uvolněte tlak v nádrži zvednutím přetlakového ventilu (1). Odšroubujte čerpadlo (3) a naplňte nádrž. Vždy používejte sítko nádrže.
- Nesmí být překročen maximální povolený objem kapaliny (viz značka hladiny na nádrži), aby zůstal dostatek místa pro vzduchový polštář.
- Maximální povolená provozní teplota je 30 °C / 86 °F.
Natlakování nádrže:
- Zašroubujte čerpadlo (3) a pevně utáhněte spojení. Uvolněte rukojeť čerpadla z uzamčené polohy lehkým zatlačením a otočením doleva.
- Čerpejte nahoru, dokud se na přetlakovém ventilu (1) neobjeví červená značka.
- Poté je dosaženo provozního tlaku. Rukojeť čerpadla znovu upevněte v uzamčené poloze.
Přenášení postřikovače:
- Přístroj lze přenášet buď za rukojeť pumpy, pokud je zajištěna, nebo pomocí popruhu přes rameno.
Postřik:
- Kapalina se stříká pomocí stříkací pistole. Vzor postřiku lze přizpůsobit konkrétnímu požadavku otáčením nastavitelné regulační trysky.
Uvolnění tlaku:
- Po dokončení postřiku nebo před odšroubováním pumpy za účelem doplnění nebo vyprázdnění nádrže je nutné tlak zcela uvolnit zvednutím přetlakového ventilu (1). Přitom držte přístroj šikmo, směrem od těla.
Péče a údržba
- Po použití je nutné přístroj vyprázdnit; nikdy neskladujte postřikovou kapalinu v postřikovači.
- Odšroubujte čerpadlo a vyprázdněte nádrž.
- Přístroj je nutné vypláchnout vhodným prostředkem a poté opláchnout čistou vodou; nepoužívejte horkou vodu (max. 30 °C / 86 °F).
- Zařízení skladujte mimo dosah mrazu. Pro skladování lze rozprašovací trubici zavěsit na rukojeť pumpy.
- Zvláštní pozornost je třeba věnovat dílům, které podléhají opotřebení, jako je tryska a těsnění. Tryska (12) a filtr (10) musí být pravidelně čištěny. Tyto díly lze snadno vyměnit.
- Pravidelně nanášejte trochu oleje na pístní tyč, závit hadice čerpadla a O-kroužek (4) (viz -> olej). Čerpadlo našroubujte pouze volně, pokud se spotřebič nepoužívá.
- Trysku nečistěte tvrdými předměty ani ji nefoukejte ústy. Nejvhodnějším čisticím prostředkem je kartáček na nehty nebo zubní kartáček.
- Pro vysušení postřikovače jej postavte dnem vzhůru bez čerpadla (3) a nechte jej stát otevřený na vzduchu.
